Accouplement à bride rigide

type de structure

Cet accouplement à bride rigide a deux formes structurelles principales :

①Par le boulon articulé pour réaliser l'alignement à deux axes, par la tige de boulon sous compression et cisaillement transmettent le couple.

② Alignez la bride d'un demi-accouplement avec la rainure de l'autre moitié d'accouplement. Les boulons reliant les deux moitiés d'accouplement peuvent utiliser des boulons ordinaires, tels que les classes A et B, et son couple est transmis par le couple de friction du joint des deux moitiés d'accouplement. surface.

Le matériau de l'accouplement à bride peut être de la fonte grise ou de l'acier au carbone. L'acier moulé ou l'acier forgé doit être utilisé sous forte charge ou lorsque la vitesse périphérique est supérieure à 30 m/s.

Selon l'ampleur du couple transmis, les boulons sur les brides peuvent tous utiliser des boulons à charnière, ou la moitié d'entre eux avec des boulons à charnière et l'autre moitié avec des boulons ordinaires.

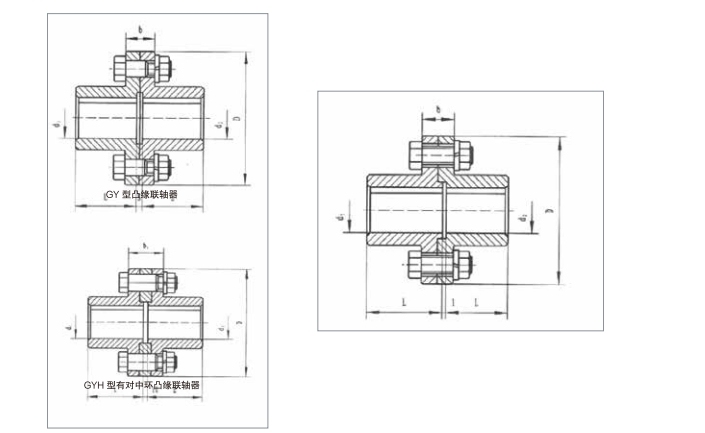

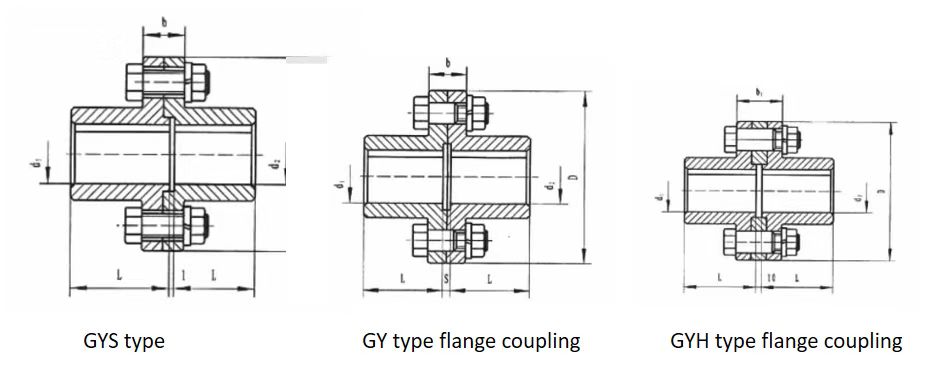

Dessin de conception

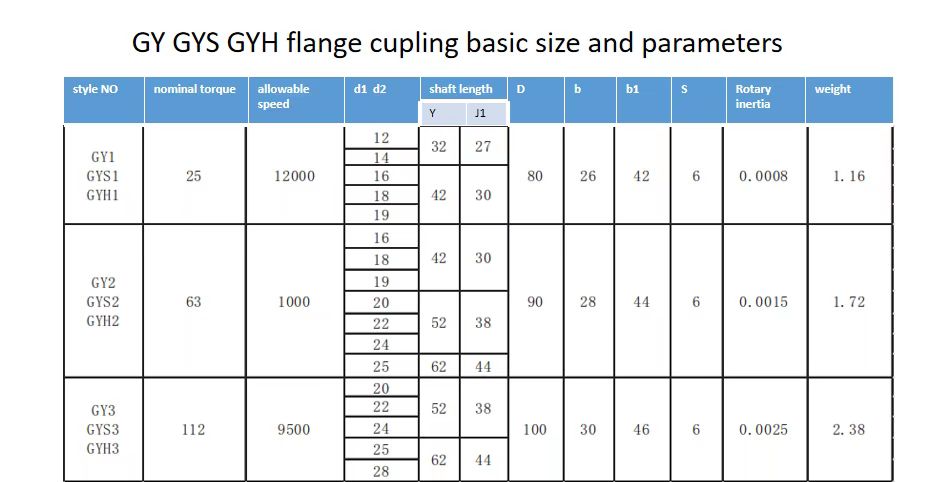

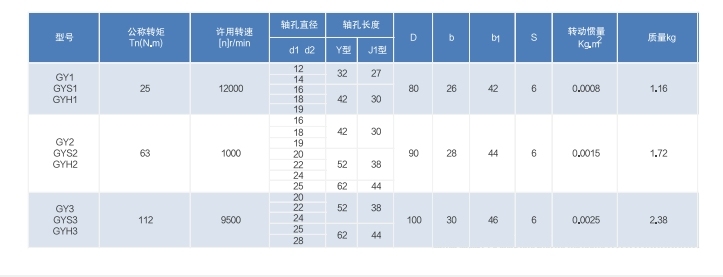

paramètres techniques

1 L'accouplement à bride rigide est une structure simple, facile à fabriquer et peu coûteuse.

2 travail fiable, installation et entretien faciles,

3 Le couple de transmission est important, ce qui peut garantir une précision d'alignement élevée des deux arbres.

4 Généralement utilisé pour la transmission par arbre avec des exigences de charge stable, de vitesse élevée ou de précision de transmission élevée.

5 L'accouplement à bride rigide n'a pas de compensation radiale, axiale et angulaire
